PRE-573 MKIII

GOLDEN AGE | PRE-573 MKIII
Preamplificatore per microfono Serie 500

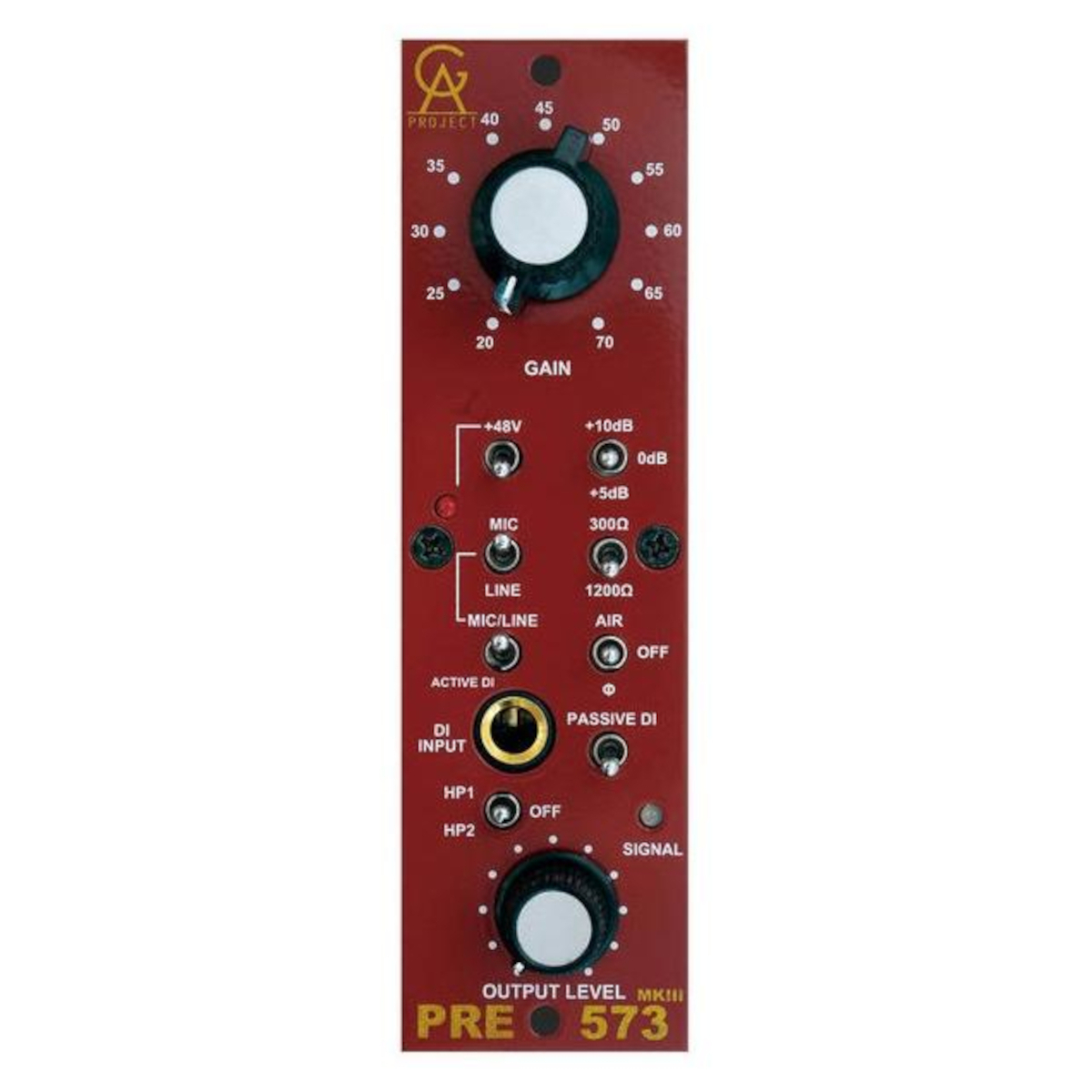

Il PRE-573 MKIII è un modulo a larghezza unica per il formato API 500 che presenta il suono e le caratteristiche che hanno reso il PRE-73 così vincente, oltre a qualche dettaglio aggiuntivo.

Il circuito utilizza ancora la sezione preamplificatore e di uscita del classico modulo 1073, adattata per funzionare nel formato rack api. Ha un intervallo di guadagno totale da -10 a +80 dB. L'intervallo 20 – 70 dB è gestito da un interruttore a rotazione e c'è un interruttore a levetta separato per selezionare un guadagno aggiuntivo di 5 o 10 dB. L'ingresso può essere configurato per accettare segnali di livello di linea tramite un altro interruttore, il guadagno viene quindi abbassato di circa 30 dB e l'impedenza di ingresso aumentata a circa 10 kohm.

L'impedenza di ingresso della modalità di ingresso del microfono può essere commutata tra 1200 e 300 ohm. Anche l'alimentazione Phantom e l'inversione di fase sono selezionabili tramite gli interruttori del pannello frontale.

Una caratteristica aggiunta, che utilizza lo stesso circuito del PRE-73 DLX, è l'ingresso DI attivo con un'impedenza di ingresso elevata di circa 1,5 Mohm. Il segnale di uscita dal circuito DI attivo passa attraverso il trasformatore di ingresso per un po' di carattere extra.

L'ingresso DI è molto flessibile poiché può essere cambiato in uno puramente passivo tramite un interruttore sul pannello frontale. L'ingresso DI è quindi esattamente lo stesso del PRE-73 MKIII in cui il segnale viene immesso direttamente nel secondo stadio di guadagno, bypassando il trasformatore e con un'impedenza di ingresso di circa 100 kohm.

Queste due opzioni DI consentono di ottenere toni diversi da strumenti elettrici, mentre la modalità di ingresso DI passiva è più adatta per l'iniezione di unità attive come i moduli sonori.

Una nuova funzionalità è la modalità AIR commutabile che aggiunge un boost sopra i 10 kHz con un picco di 6 dB intorno ai 30 kHz.

La versione MKIII ha come caratteristica aggiuntiva un filtro passa-alto a due posizioni.

Un indicatore di segnale e sovraccarico semplice ma efficace è costituito da un singolo LED che inizia a illuminarsi di rosso a circa +4 dBu e poi aumenta la sua intensità fino al livello di uscita massimo.

Il PRE-573 MKIII ha un connettore insert dedicato sul retro che gli consente di interfacciarsi con altri moduli GAP 500. L'inserto può essere attivato rimuovendo un connettore jumper sul retro del modulo.
L'EQ-573 è costituito dalla sezione filtro passa-alto basata su induttore e dalla sezione equalizzatore a 3 bande del classico modulo 1073 con alcune frequenze aggiunte. Questi due moduli insieme offriranno un modulo 1073 completamente sviluppato in un formato compatto a un costo molto basso.

C'è un secondo ponticello sul retro del modulo che seleziona la terminazione a 600 ohm sull'uscita. La modalità standard è la terminazione attivata, poiché fornisce la risposta più piatta quando il PRE-573 MKII viene utilizzato con ingressi di linea moderni che in genere hanno un'impedenza di ingresso di 10 kohm o più.
L'utente può scegliere di rimuovere il ponticello e disattivare la resistenza di terminazione, questo aumenterà il livello sopra i 10 kHz e creerà un picco nella risposta per un effetto "Air" ancora più pronunciato.

L'uscita è bilanciata tramite trasformatore e completamente flottante e può pilotare un carico da 600 ohm fino a un livello di circa 28 dBu.
