A15BT

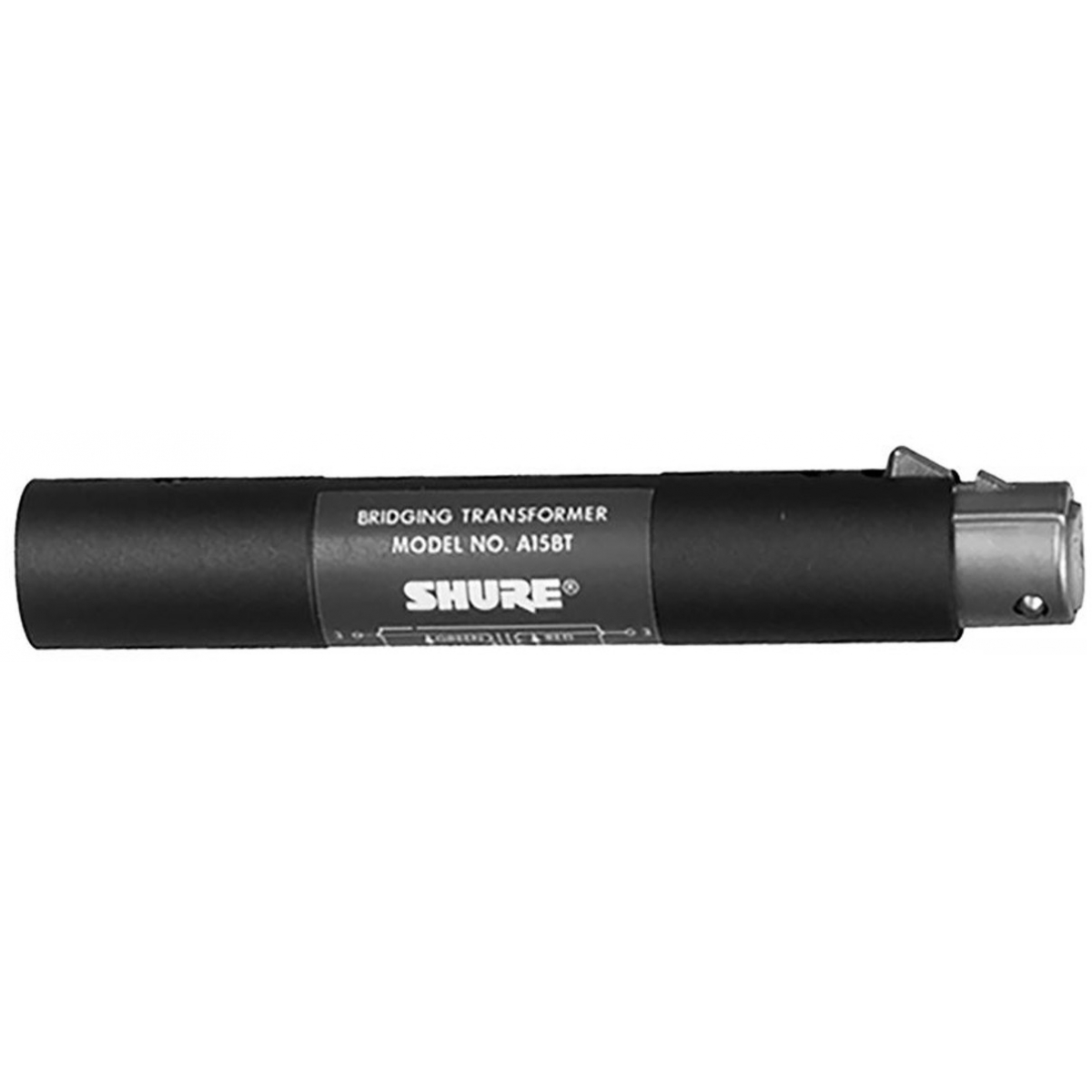

SHURE | A15BT
Trasformatore d'Impedenza con connessioni XLR maschio/femmina

Accoppiamenti, ponti o isolamenti di dispositivi bilanciati e sbilanciati di diverse impedenze e livelli. Da XLR maschio a XLR femmina.

Caratteristiche

• L'A15BT abbina, collega a ponte o isola dispositivi bilanciati e sbilanciati di impedenze e livelli diversi.
• Impedenza: presa XLR (femmina), 33.000 Ω. Spina XLR (maschio), 7.500 Ω, facilmente convertibile in 600 Ω.
• Sbilanciamento: entrambe le estremità possono essere sbilanciate collegando i pin 1 e 3.
• Differenza di tensione: da 33.000 Ω a 7.500 Ω, 6,4 dB. Da 33.000 Ω a 600 Ω, 17,4 dB.

Applicazioni tipiche

• Per collegare l'uscita di linea 600 di un preamplificatore, mixer o registratore a un ingresso sbilanciato (Aux) ad alto livello e ad alta impedenza:
• Per abbinare un'uscita microfonica ad alta impedenza a un ingresso a media impedenza (circa 10.000 Ω) su un registratore a bobina o a cassette:
• Per un ingresso Aux non bilanciato per accettare un'uscita bilanciata a bassa impedenza
• Quando è necessaria un'uscita di linea bilanciata 600 su un'unità con un'uscita Aux (come Shure SCM268):

Specifiche

• Risposta in frequenza:  da 20 a 20.000 Hz?
• Impedenza:
  Connettore pin XLR (M): 7500Ω o 600 Ohm
  Connettore pin XLR (F): 33.000 Ohm?
• Rapporto di tensione:
  Da media impedenza ad alta impedenza: 7500Ω / +6.4 dB - 600Ω / +17.4 dB
  Da alta impedenza a media impedenza: 7500Ω / -6.4  dB - 600Ω / -17.4  dB
• Alloggiamento: Schermo magnetico completo, acciaio con finitura smaltata grigia
• Dimensioni: 19 mm di diametro ; 89 mm di lunghezza
